Замена и юстировка видеоголовок при помощи лазерного луча.

Предисловие.
Вопросы, связанные с заменой видеоголовок, в ремонтной практике возникают довольно часто, что нередко связано с рядом проблем. Как правило, в сервисных инструкциях при износе или повреждении видеоголовок предусмотрена замена верхних цилиндров БВГ (UP DRUM), типы которых на сегодняшний день исчисляются сотнями. Многие типы верхних цилиндров (ВЦ) недороги и недефицитны. В то же время большое число типов ВЦ относится к очень дорогим либо труднодоступным — это касается в основном многоголовочных ВЦ видеомагнитофонов и видеокамер всех аналоговых форматов (VHS/S — VHS, VHS-C/S — VHS-C, VIDEO8/Hi-8).

Нередко встречаются ситуации, когда выйти из трудного положения можно путем замены самих видеоголовок, однако на практике сделать это весьма непросто, так как требуется специальное оборудование. Даже если такое оборудование имеется, возникают проблемы, связанные с отсутствием информации о технических параметрах самих видеоголовок. Такого рода сведения крайне редко публикуются в открытых источниках, поэтому рассмотрение вопросов по этой тематике представляется весьма целесообразным. Здесь можно выделить три группы проблем:

- конструктивные особенности и электрические параметры видеоголовок;
- вопросы, связанные с установкой видеоголовок на верхние цилиндры;
- порядок действий по снятию и установке ВЦ на конкретные БВГ.

Начнем с рассмотрения конструктивных особенностей видеоголовок.

Видеоголовки выпускают как фирмы, производящие видеомагнитофоны и видеокамеры, так и специализированные. Геометрические размеры самих видеоголовок и радиаторов, на которых они установлены, определяются прежде всего форматом видеозаписи.
В форматах VHS/S — VHS видеоголовки можно классифицировать по назначению: видео, Hi-Fi, стирающие; по их числу на радиаторе: одно- или двухчиповые; по типоразмеру радиаторов (определяются заводами изготовителями); по геометрическим размерам и конфигурации наконечников видеоголовок.

На рис. 1 показана двухчиповая видеоголовка с радиатором, геометрических размеров которого придерживается большинство японских фирм.



Решающим фактором при выборе аналогов для замены является форма наконечника видеоголовки. На рис. 2 показаны конфигурации наконечников видеоголовок в районе рабочих зазоров верхнего цилиндра.



Ширина зазора видеоголовок лежит в пределах 0,2…0,35 мкм, материалами для сердечников головок служат ферриты и сплавы различных металлов (пермаллой, альфенол, сендаст, аморфные сплавы). Определить тип сердечника на практике затруднительно, а в руководствах по сервису таких данных нет.

Точность установки видеоголовок на диске имеет решающее влияние на качество работы видеомагнитофонов во всех режимах. Прежде всего следует обратить внимание на следующее: каждая из видеоголовок должна находиться на своем месте относительно метки положения на ВЦ, так как при неправильной установке не будет воспроизводиться цвет в системах PAL и NTSC, то же самое будет если ВЦ неправильно установлен на роторе БВГ (повернут на 180°). Алгоритм работы канала цветности предусматривает фазовую манипуляцию поднесущей сигнала цветности в системах PAL и NTSC. Сделано это для уменьшения перекрестных помех от сигналов с соседних строчек записи в режиме воспроизведения с помощью гребенчатых фильтров на одну (NTSC) или две строки (PAL). Дело в том, что эффективность подавления перекрестных помех с помощью азимутального разворота зазоров видеоголовок на ±6° для низкочастотных сигналов цветности невелика (627 кГц у PAL, 629 кГц у NTSC) и не превышает 15…20 дБ.

Для системы SECAM такого подавления оказывается достаточно и коммутация фазы сигнала цветности не производится. Для обеспечения совместимости записей, сделанных на разных видеомагнитофонах, все фирмы-изготовители придерживаются определенных правил: в интервале работы видеоголовки ВГ1 с азимутальным углом +6° сигнал цветности записывается со сдвигом фазы поднесущей на +90° от строки к строке (0°, +90°, +180°, +270°, 0° и т.д.). В интервале работы видеоголовки ВГ2 с азимутальным углом –6° сигнал цветности записывается со сдвигом –90° в системе NTSC и без фазовой коммутации в системе PAL. При воспроизведении порядок коммутации фазы сигнала цветности от строки к строке обратный: –90° для видеоголовки ВГ1 и +90° для ВГ2 (в системе PAL фаза не коммутируется).

Немаловажное значение для качественной работы видеомагнитофона имеет точность установки по углу противоположных видеоголовок: допустимое отклонение от 180° не превышает нескольких угловых минут. Визуально неточная установка проявляется в дрожании вертикальных линий в верхней части изображения с частотой кадров.

Для юстировки видеоголовок по высоте относительно нижнего края ВЦ предусмотрены специальные юстировочные винты. Двухчиповые видеоголовки фирмы PHILIPS нередко юстируются одним винтом, а основная масса двухчиповых японских — двумя, для SP и LP головок. Точность следования видеоголовок по строкам сигналограммы на магнитной ленте полностью определяется положением видеоголовки по высоте, в идеале они должны двигаться по ним строго параллельно. Причем речь идет о стандартной (образцовой) сигналограмме, так как собственные записи видеоголовки в конкретном видеомагнитофоне правильно считают и при их неточной установке по высоте.

Для обеспечения долговременной и качественной работы вынос сердечника видеоголовок за пределы внешней поверхности ВЦ обычно находится в пределах десятков микрометров (ориентировочное значение для VHS —30 мкм). От величины выноса зависит надежность контакта головки с лентой и время предстоящей наработки. При работе БВГ в нормальных условиях лента скользит вокруг него на „воздушной подушке”, не касаясь поверхности ВЦ, для чего на него наносят несколько концентрических канавок, способствующих образованию воздушного зазора.

В процессе эксплуатации сердечники видеоголовок постепенно стираются, величина выноса и давление наконечников видеоголовок на ленту уменьшаются. Начиная с некоторого момента давление падает до величины, при которой износ существенно замедляется. В этом состоянии головки могут находиться длительное время, однако качество изображения при этом неудовлетворительное, а головки часто засоряются. Фактически это свидетельствует о полной выработке ресурса.
Если вынос наконечников существенно больше номинального, то их давление на ленту значительно увеличивается, что ведет к быстрому износу видеоголовок ВЦ с большим выносом создают повышенный акустический шум (треск), вызванный ударами наконечников о ленту.

Стенд лазерной юстировки видеоголовок

Из вышесказанного следует вывод: Bидеоголовки требуют тщательной юстировки после установки их на ВЦ. Ниже приводится описание стенда на основе луча, применяемого в лазерной указке.



В устройстве применяется узлы и части от БВГ видеомагнитофонов, оптический узел от CD проигрывателя, лазерная указка и прочие винтики. Оптику использовать ту, у которой линза объектива и фотодиоды находятся на одной оптической оси. Доработка в следующем: линзу объектива закрепить неподвижно любым доступным способом. Вместо штатного инфракрасного лазера устанавливается лазерная указка. Родной инфракрасный лазер поначалу у меня стоял но с ним хуже видна точка, да и про вредность невидимой составляющей нельзя забывать. Далее нужно удалить фотоприёмники и получившееся отверстие будет окуляром. Всё остальное - призма, линзы и проч. оставить на месте. Нижний барабан БВГ с подшипниками установить на подходящую пластину опору. Регулируемый барабан устанавливается на стенд (лучше со своим родным валом), тем самым устраняется возможный перекос при снятии - установке. Оптику установить на регулируемой платформе с возможностью перемещения по горизонтали и по направлению к видеоголовкам (фокусировка). Точка от лазера должна быть сфокусирована непосредственно на зазоре кристалла видеоголовки. Сначала на лазер подается питание 2-3 вольта и грубо устанавливается фокус. Далее питание нужно уменьшать и при правильной фокусировке точка лазера сравнима по ширине с зазором видеоголовки

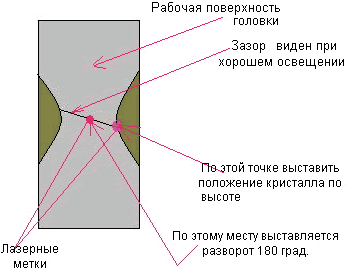

Лампа подсветки очень важная часть устройства. Нужно подобрать осветитель с которым рабочая поверхность видеоголовки хорошо видна (при правильной настройке отчетливо видны границы рабочей поверхности и сам зазор), кстати, наклон зазора у пары головок разный. Разворот 180 град. ( точный!) заложен между двумя опорами см. фото. Проверять регулировку - поворачивать верхний барабан, при правильной регулировке точка лазера будет на зазоре видеоголовок в обоих положениях барабана. Если нет, то регулировать положение головок до совмещения. Вообще, после сборки лучше всего взять новый барабан с отъюстированными головками, по нему выставить 180 град. между опорами, и заодно будет видно как должны быть выставлены кристаллы видеоголовок. Высота положения видеоговок, относительно барабана, регулируется винтами, обычно стоящими над головками.



Теперь вылет головки. По разным данным 30-50 мкм. Глубина резкости линзы настолько мала, что небольшом отклонении в любую сторону точка лазера сильно размывается. При правильной регулировке если точка находится точно на зазоре кристалла, при обоих положениях барабана - выставлен разворот 180 град. точка не размывается в каком либо положении - вылет головок одинаков, По высоте головки выставляются обычно по нижней рабочей границе зазора. Для барабанов с верхним двигателем нужно изготовить оснастку в виде вала с возможностью закрепления барабана на нём. Четырёх и более головочные барабаны несколько сложнее в регулировке, в частности особо точно нужно выставлять головки по высоте, это влияет на режимы стоп кадра и LP. Было замечено что в барабанах разных фирм несколько по разному выставлены головки, именно в плане высоты над диском.

Автор стенда Сергей Цхэ. г. Актобе, Казахстан.
